詳細信息

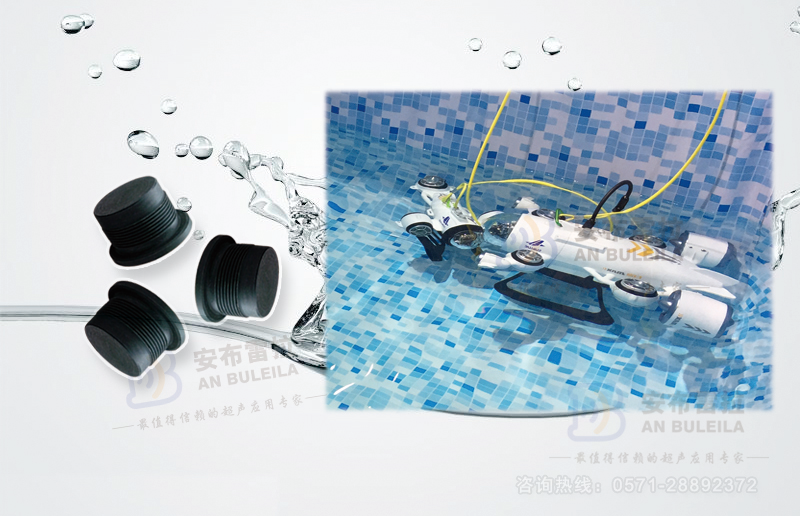

一、應用圖片
二、技術參數
| 名稱 |
500KHz水聲換能器 |
型 號 |
DYW-500-E |
| 頻率 |
500KHz±5% |
量程 |
0.3～30m |
| 最小阻抗 |
300Ω±20％ |
電容量 |
1600pF±20％ @1KHz |
|
靈敏度 |
探頭驅動電壓24Vpp、距離0.3m、 回波幅度400 mV |
工作電壓 |
峰值電壓＜600VPP |
| 工作溫度 |
-40～+80℃ |
壓力 |
淡水中100米以內水深 |
| 角度 |
(波束寬度)半功率角@-3dB:4.0°±1， 銳度角:9.5°±2 |
外殼材質 |
POM |
| 用途 |
超聲波流量計，水下測距儀 |
安裝尺寸 |
詳見產品結構圖 |
| 防護等級 |
IP68 |
重量 |
110g±5％（線長：2m） |
三、產品優勢
1、 完全自主研發，對產品了解透徹。
2、 能夠根據客戶需要研發相關換能器。
3、 通過阻抗分析儀等設備做全面檢測。
4、 已經應用到國內多家企業和學校。
四、應用范圍
500KHz水下機器人水聲換能器DYW-500-E用于水下機器人工作，超聲波流量計，水下測距儀等。
目前正在使用的客戶有：大連理工大學、中科院研究所、中國船舶、又士科技、南京信息工程大學、北京墨跡風云、地管儀器、哈爾濱工程大學、佛山博帆、四川大學、河海水文科技等。
五、安裝說明

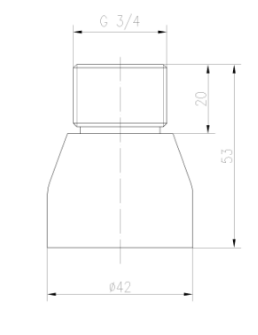

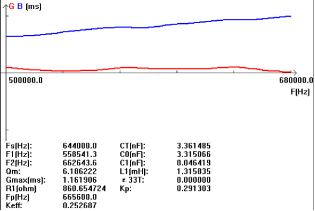

圖 導納曲線圖 圖 產品結構圖
五、安裝說明
圖 導納曲線圖 圖 產品結構圖
六、選型需要知道的參數
1.超聲波換能器頻率是多少KHz？
2.測量范圍最大是幾米？
3.工作環境溫度范圍，工作環境壓力范圍？
4.耐腐蝕性:是否需要防腐。
5.要不要內置溫度傳感器？
6.引線長度是多少厘米？
7.具體用途是什么？
8.在什么液體中工作？
